Fonction Technique Freinage 2

Centre d'Intérêt :

Fonction de l'Objet Technique

Activité :

La fonction technique freiner ( frein à patins )

Document Type :

Fiche Consigne ( ne pas imprimer ce document )

Fiche : FTF01

 I. PROBLEME A RESOUDRE


  • Pourquoi le vélo s'arrête-t-il lorsque je freine ?
  • Quelle est l'action du cycliste sur le vélo ?
  • Quelle est la réaction du vélo ?


II. RESSOURCES DISPONIBLES








III. OBSERVATION & ANALYSE :

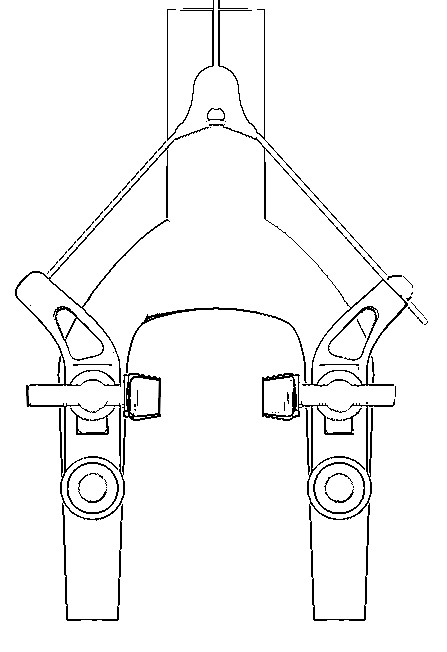

  • Si le professeur ne vous le donne pas  Imprimer le croquis (feuille de  6 croquis)
  • coller le croquis au centre d'une feuille blanche, ajouter un titre à cette feuille
  • Dresser la liste des pièces principales assurant la fonction de freinage ( ne pas noter la visserie ),   mettre en couleur les principales pièces
  • Quelles sont les 2 pièces en frottement ?
  • De ces 2 pièces  quelle est la pièce fixe et la pièce mobile ? ( pour l'action du freinage )
  • Completer le croquis (Indiquer sur le croquis le nom des pièces et par des flèches les mouvements possibles)

(Sur votre croquis vous devez ajouter l'ensemble jante/ pneu)





  • Décrire sous forme d'étapes le fonctionnement du frein ( à recopier sur la feuille sous le croquis )





    1. Le cycliste appuie sur le levier de la poignée de frein  (Le levier se déplace en rotation )
    2. Le levier de la poignée tire sur ………………………  qui coulisse dans ...................................
    3. Les ......................... se resserent (ils se déplacent en ...................)
    4. Les …………………… frottent  contre ……………………………
    5. La roue du vélo arrête de tourner
