 Assemblages et contraintes dans le logiciel SolidWorks
 TP-SLD-02

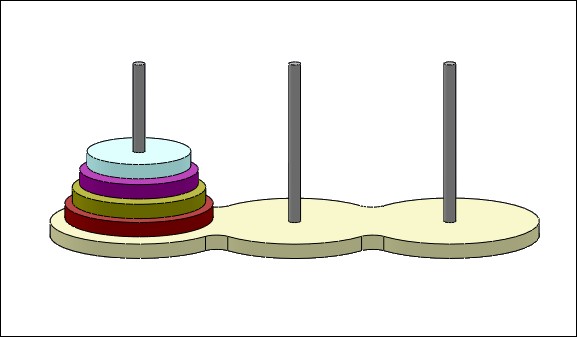

A l'aide du logiciel SolidWorks réalisez l'assemblage des tours de Hanoï.

Téléchargez dans vos documents puis décompressez le fichier ci-dessous

Création de l'assemblage :

- Fichier / Nouveau / Composition 3D de pièces
- Parcourir pour Ouvrir la pièce qui servira de support l ( Base )
- Dans l'onglet Assemblage cliquez sur Insérer un composant pour ajouter les différentes pièces à assembler ( tige et disques )
- Pour chaque pièce indiquer les contraintes souhaitées
- Sauvegarder le fichier dans vos documents sous le nom : Tour

Mise en plan

- Fichier / créer une mise en plan à partir de la pièce
- Choisir la taille du fond de plan : A4 paysage
-
Disposez 4 vues ( face / dessus / droite / et perspective )
- Réaliser la cotation ( dimensions )
- Menu contextuel : éditer le fond de plan
- Saisir : l'échelle / Nom / Prénom / Classe / Collège
- menu contextuel : éditer la feuille
- Sauvegarder la mise en plan
