TP-CAO-10


Notions et Compétences
  • Outils : translation & duplication, symétrie, polyligne, congé
  • Centrage dans le brut.
  • Cotation horizontale, verticale, rayon.
 TP-CAO-10

Ce TP vous prépare à la conception du chassîs du projet PicAxe Proto3


Travail à faire :

  • Télécharger le fichier TPCAO-10.grl  et l'ouvrir avec le logiciel de CFAO Charlygraal
  • Lire et noter les dimensions du brut : affichage dimensions du brut

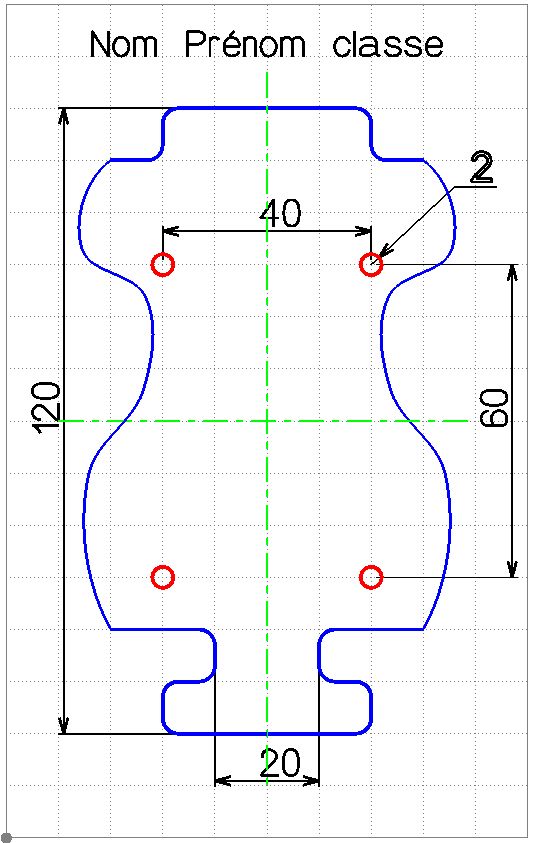

  • Tracez les axes de symétrie du brut  en vert dans le dessin ci-dessous.
  • Modifier les propriétés des axes  ( propriétés / dessin  : vert, 0.18 mm, mixte, dessin )
  • Reproduisez par symétrie le contour gauche : outil transformation symétrie ( symétrie horizontale, montrer axe de symétrie, duplication ) puis cliquez sur l'axe de symétrie.
  • Arrondir les angles : outil Raccord, congé : rayon  3mm
  • Représentez les 4 trous (en rouge sur le dessin ci-dessous ) matrice centrée ( vu aux TP CAO2 CAO3 et CAO5)
  • Réaliser la cotation Outil cotation : cote horizontale, cote verticale, cotation rayon.
  • Indiquez vos Noms Prénoms Classe en haut du dessin



  • Sauvegarder votre TP dans le dossier   U:\Documents\Devoirs\Nom du professeur\   sous le nom de TPCAO10
  • Faites un aperçu avant impression ( Echelle 100% , cocher la case afficher le texte,  ne pas cocher la case ajuster à la page )
  • Vérifier que l'adresse et le nom du fichier en haut du document sont convenables.
  • Imprimez votre TP dans les mêmes conditions sur l'imprimante de votre salle.
