FAB-01

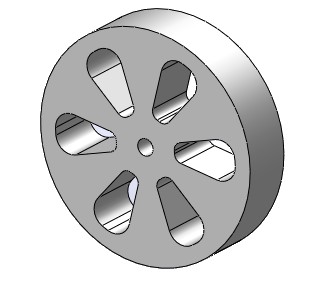

 Fichier Edrawing de la jante

Pièce réalisée
Machine utilisée

Principe technique
Opération réalisée
Outil utilisé
Matière d'oeuvre

Jantes ( usinage par 6 )
MOCN Charlyrobot 4U
( Machine Outil à Commande Numérique)

Usinage par enlèvement de matière
Fraisage
Outils à Fraiser d = 2 mm
PVC expansé Blanc 10 mm

Fiche : FAB-01



Dossier Technique :


Dessin de définition de la jante  :Dessin de définition de la jante

Ficher Charlygraal  6 jantes Proto-6 ajourées   :

Fichier Charlygraal 6 jantes ajourées Proto-6

Fiche de contrôle de fabrication :

Fiche contrôle de  fabrication FAB-C-01

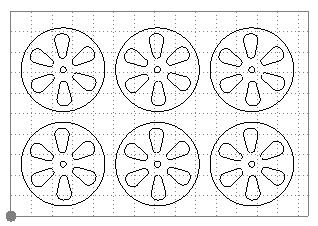

6 jantes Proto-6 ajourées      On dirait des rondelles de citron ces jantes !!!

 Machine utilisée :



MOCN Charlyrobot 4U
( M
achine Outil à Commande Numérique )

 Fiche Machine



Etapes de Production :


Le brut ou Matière d'Oeuvre PVC expansé Blanc
145 X 100 X 10




6 Jantes après Fraisage




6 Jantes après Fraisage




Reste d'usinage " à recyler "





Matière enlevée par l'outil et transformé en "copeaux



Pièce unitaire terminée
