Support de circuit de commande et de piles
du robot picaxe
FAB-PIC3-02



Problème :

Le chassis bleu du robot PICAXE  n'est plus disponble chez notre revendeur habituel, nous devons  concevoir et réal iser un prototype de remplacement qui rempliera les mêmes fonctions.

Afin de conserver un chassis le plus compact possible, nous choisissons de placer les coupleurs de piles et le circuit de commande sur un support en hauteur.

le chassis et le support seront assemblés par une liaison encastrement du type
" tenon / Mortaise "


     Matériel ou Matériau ?




Taches à réaliser


Fichier du support



I ) Avec le logiciel charlygraal :

  • Téléchargez puis ouvrez le fichier du support
  • Passez en FAO
  • Définissez pour chaque forme l'usinage correspondant (l'outil utilisé sera une  Fraise 2 tailles diamètre 2 mm )
  • Effectuez un controle par simulation "réaliste"
  • Sauvegardez votre travail dans le dossier dossier classe
  • Imprimez le dessin du support et le mettre dans le dossier technique

II ) Sur la M.O.C.N Charlyrobot :

  • Avec l'aide du Professeur, usiner le support en respectant les procédures fournies.

III ) Sur la Thermoplieuse :

  • Procédez au pliage des 2 parties en respectant les procédures fournies.

IV ) Relevé de cotes :

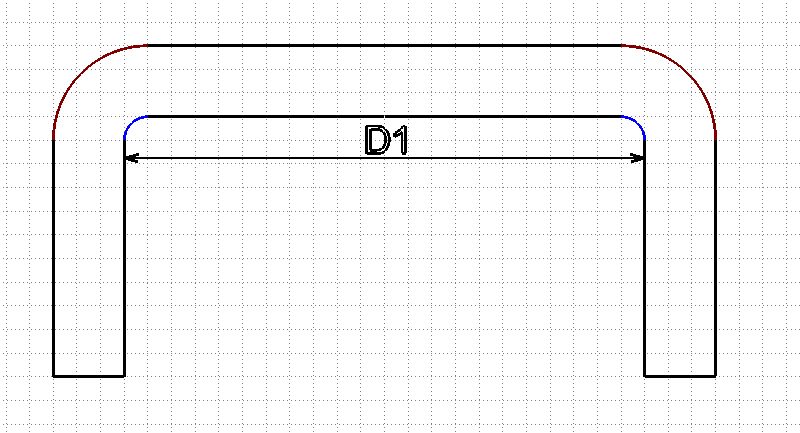

  • A l'aide d'un réglet  évaluez en mm la distance intérieure D1 ( voir croquis ci-dessous )
  • A l'aide d'un calibre à coulisse  précisez cette valeur  au 1/10 de mm
  • Notez cette valeur sur le dessin du support que vous avez imprimé.
