TP-SLD-01


 Volumes et fonctions de bases dans le logiciel SolidWorks
 TP-SLD-01



A l'aide du logiciel SolidWorks réalisez les volumes simples ci-dessous.  Sauvegardez chaque forme individuellement dans vos documents

 Procédure générale

Dessin du volume :

- Fichier / nouveau / pièce
- Selectioner Plan de face ( Plan d'esquisse )
- Dessinner l'esquisse ( les outils de dessin sont sur la droite )
- Appliquer à l'esquisse la fonction souhaitée
- Sauvegarder le fichier

Mise en plan

- Fichier / créer une mise en plan à partir de la pièce
- Choisir la taille du fond de plan : A4 paysage
-
Disposez 4 vues ( face / dessus / droite / et perspective )
- Réaliser la cotation ( dimensions )
- Menu contextuel : éditer le fond de plan
- Saisir : l'échelle / Nom / Prénom / Classe / Collège
- menu contextuel : éditer la feuille
- Sauvegarder la mise en plan





Forme
Mise en planFichier Edrawing Outils de dessinFonctions utilisées

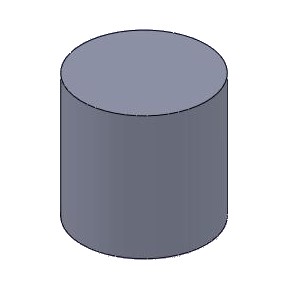

Cylindre plein

Dessin de définition du cylindreFichier Edrawing Cercle Base extrudée

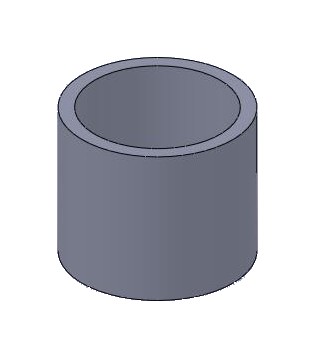

Cylindre creux

 Dessin de définition du cylindre creux  Cercles Base extrudée


Cône de révolution

 Dessin de définition du cône Fichier EdrawingLignes Base avec révolution


Tronc de cône

 Dessin de définition du tronc de cône Fichier Edrawing LignesBase avec révolution


Sphère creuse

 Dessin de définition de la spère creuse Fichier Edrawing

Arc / Lignes

Base avec révolution

Coque


Cube

 Dessin de définition du cube Fichier EdrawingRectangleBase Extrudée
     Assemblages
  Dessin de définition de la jante
  Dessin de définition de la jante
