TP-CAO-1

Notions et Compétences

  • Brut ( dimensions de la plaque de départ ) / Grille ( définition du pas )
  • Origine ( Intersection des axes X et Y )
  • Dessin des formes simples ( Outils de dessin ) / Position des objets dans le brut / Echelle d'impression
 TP-CAO-01


 Travail à faire :



I ) Représentation des formes :

  • Dans le logiciel Charlygraal définir un brut de 150 X 130 X 1.55

  • Représentez les formes ci-dessous

Outils de dessin à utiliser





II ) position et dimensions des formes

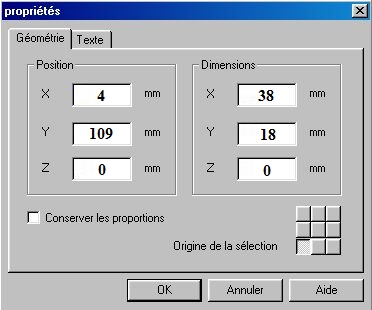

  • Pour chaque objet saisissez dans le tableau des propriétés les dimensions et position correspondantes
  • Les objets 8 et 9 ont des rayons de 5 mm ( rayon du congé )

Pour afficher les propriétés d'une forme, sélectionnez la puis appuyez sur ENTREE



( ne pas toucher à l'origine de la selection )


 Objet N°
Position Dimensions
X Y X Y
1
4
109
38
18
2
54
109
18
18
3
80
109
60
18
4
2
73
30
26
5
32
73
32
30.434
6
69
73
34
29.45
7
107
74
30
30
8
4
46
38
18
9
47
46
18
18
10
71
47
40
20
11
120
48
18
18
12
09
4
128
33


 Remarque : Z doit rester à 0 ( nous travaillons dans le plan en 2D )



  • Sauvegarder votre TP dans le dossier   U:\Documents\Devoirs\Nom du professeur\  sous le nom de TPCAO1
  • Faites un aperçu avant impression ( Echelle 100% , cocher la case afficher le texte,  ne pas cocher la case ajuster à la page )
  • Vérifier que l'adresse et le nom du fichier en haut du document sont convenables.
  • Imprimez votre TP dans les mêmes conditions sur l'imprimante de votre salle.
